QBY-K型氣動隔膜泵產品概述

氣動隔膜泵是目前國內******穎的一種采用壓縮空氣為動力源，通過氣閥往復運動分配空氣，帶動隔膜擠壓輸送介質的容積式泵，該泵集雜質泵、自吸泵、泥漿泵、屏蔽泵、潛水泵等輸送機械的優點。該系列泵具有結構美觀，良好的物理抗性，經久耐用等特點，對于各種腐蝕性液體、帶顆粒、高粘度、易揮發、易燃、易爆、劇毒的液體、陶瓷釉漿、果漿、膠水、油輪倉底油回收、臨時倒罐等液體均能予以抽光吸盡，尤其可以解決葉片式泵的跑、冒、滴、漏及不允許空轉等問題，該系列產品可利用普通干凈的工業氣或儀表氣，在0.1公斤的低壓下啟動，在正常輸送狀況下節約用氣量30%以上，是新一代的節能性泵種，具有良好的市場前景。其性能參數與德國的WLLDENPUMPS、美國的MARIOWPUMPS相近。
QBK型氣動隔膜泵目前成規模生產的有鑄鐵,鋁合金,不銹鋼,工程塑料,流體襯氟,流體襯膠六個品種,用戶可根據輸送介質特性進行選擇。

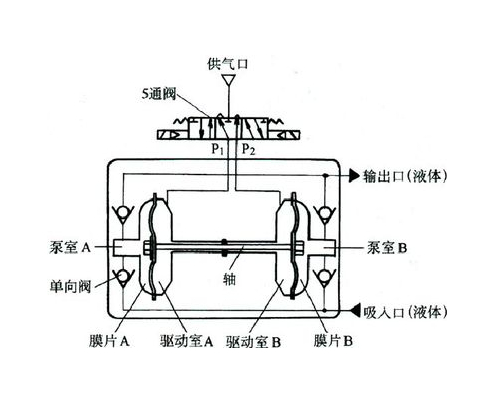

QBY-K型氣動隔膜泵工作原理圖 QBY-K型氣動隔膜泵設計特點
1、氣動隔膜泵壓縮空氣為動力。
2、氣動隔膜泵是一種由膜片往復變形造成容積變化的容積泵，其工作原理近似于柱塞泵，由于隔膜泵工作原理的特點，因此隔膜泵具有以下特點:
（1）氣動隔膜泵不會過熱：壓縮空氣作動力，在排氣時是一個膨脹吸熱的過程，氣動泵工作時溫度是降低的，無有害氣體排出。
（2）氣動隔膜泵不會產生電火花：氣動隔膜泵不用電力作動力，接地后又防止了靜電火花
（3）氣動隔膜泵可以通過含顆粒液體：因為容積式工作且進口為球閥，所以不容易被堵。
（4）氣動隔膜泵對物料的剪切力極低：工作時是怎么吸進怎么吐出，所以對物料的攪動最小，適用于不穩定物質的輸送
（5）氣動隔膜泵流量可調節，可以在物料出口處加裝節流閥來調節流量。
（6）氣動隔膜泵具有自吸的功能。
（7）氣動隔膜泵可以空運行，而不會有危險。
（8）氣動隔膜泵可以潛水工作。
（9）氣動隔膜泵可以輸送的流體極為廣泛，從低粘度的到高粘度的，從腐蝕性得到粘稠的。
（10）氣動隔膜泵沒有復雜的控制系統，沒有電纜、保險絲等。
（11）氣動隔膜泵體積小、重量輕，便于移動。
（12）氣動隔膜泵無需潤滑所以維修簡便，不會由于滴漏污染工作環境。
（13）氣動隔膜泵始終能保持高效，不會因為磨損而降低。
（14）氣動隔膜泵百分之百的能量利用，當關閉出口，泵自動停機，設備移動、磨損、過載、發熱
（15）氣動隔膜泵沒有動密封，維修簡便避免了泄漏。工作時無死點。
QBY-K型氣動隔膜泵產品特點
1、QBK型氣動隔膜泵不需灌引水，吸程高達7m，揚程達50m，出口壓力≥6kgf/cm2;
2、QBK型氣動隔膜泵流動寬敞，通過性能好，允許通過******顆粒直徑達10mm。抽送泥漿、雜質時，對泵磨損甚微;
3、QBK型氣動隔膜泵揚程、流量可通過氣閥開度實現無級調節（氣壓調節在1-7kgf/cm2之間）;
4、該泵無旋轉部件，沒有軸封，隔膜將抽送的介質與泵的運動部件、工作介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會造成環境污染和危害人身安全;
5、QBK型氣動隔膜泵不必用電，在易燃、易爆場所使用安全可靠;
6、QBK型氣動隔膜泵可以浸沒在介質中工作;
7、QBK型氣動隔膜泵作用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機，泵也不會因此而損壞，不旦超負荷，泵會自動地停機，具有自我保護性能，當負荷恢復正常后，又有自動啟動運行;
8、結構簡單、易損件少，該泵結構簡單安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降;
9、QBK型氣動隔膜泵可輸送較粘的液體（粘度在1萬厘泊以下）;
10、本泵無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點。
QBY-K型氣動隔膜泵產品用途：
1、泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
2、泵吸油漆、樹膠、顏料。
3、粘合劑和膠水、全部種類可用泵吸取。
4、各種瓦、瓷、磚器及陶器釉漿。
5、油井鉆好后，用泵吸沉積物及灌漿。
6、泵吸各種乳劑和填料。
7、泵吸各種污水。
8、用泵為油輪，駁船清倉吸取倉內污水。
9、啤酒花及發酵粉稀漿、糖漿、糖密。
10、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11、各種橡膠漿。
12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13、各種劇毒、易燃、易揮發液體。
14、各種強酸、強堿、強腐蝕液體。
15、各種高溫液體最高可耐150℃。
16、作為各種固液體分離設備的前級送壓裝置。
QBY-K型氣動隔膜泵性能參數

型號	流量 (m3/h)	揚程 (m)	出口壓力 (kgf/cm2)	吸程 (m)	******允許能 過顆粒直徑 (mm)	******供氣壓力 (kbf/cm2)	******供氣消耗量 (m3/min)	材料
								鋁合金	不銹鋼	鑄造鐵	增強聚丙烯
QBY-K10	0～0.8	0～50	6	5	1	7	0.3	★	★	★	★
QBY-K15	0～1	0～50	6	5	1	7	0.3	★	★	★	★
QBY-K25	0～2.4	0～50	6	7	2.5	7	0.6	★	★	★	★
QBY-K40	0～8	0～50	6	7	4.5	7	0.6	★	★	★	★
QBY-K50	0～12	0～50	6	7	8	7	0.9	★	★	★	★
QBY-K65	0～16	0～50	6	7	8	7	0.9	★	★	★	★
QBY-K80	0～24	0～50	6	7	10	7	1.5	★	★	★	★
QBY-K100	0～30	0～50	6	7	10	7	1.5	★	★	★	★

QBY-K型氣動隔膜泵應用實例
1、油罐清底，盡管有墊水法抽油，也不能保證將油抽凈，表面總要剩下至少3-5mm厚的油層。以5000m3油罐為例，每次大約損耗1-1.5t油。對于有低位脫水槽的油罐，雖可將剩下的油和水排放到含油污水處理場回收，但是揮發的油品在輸送過程中大都揮發殆盡，且污染環境。
2、臨時倒罐、裝卸車和油品采樣，煉油生產調度過程中，油品經常要臨時倒罐、裝車和對油罐中油品采樣檢驗?；蛘邽榱瞬恢劣谖廴菊５墓芫€時，用隔膜泵接臨時管線可以迅速方便地完成此項任務。
3、油輪倉底油回收一條3000t的油輪用固定螺桿泵卸油，倉庫隔板之間至少要剩余50t油，若用排量較大的隔膜泵，可以收到很好的效果。
4、瓦斯、硫化氫殘液的輸送煉油廠火炬底部的瓦斯殘液和含硫水，需要集中排放和處理，否則會形成酸性腐蝕設備。
5、陶瓷行業：用該泵抽吸釉漿，并可用于向壓濾機送壓。
6、下水井、暗溝排除漬水、污油在下水井管道，閥門及暗溝檢修時，需要排除漬水和污油。用潛水泵雖可抽盡潰水，但往往這些地方都遠離電源，很不方便。使用隔膜泵則可采用壓?氣瓶作動力，回收污油，排泄潰水。
7、污水處理場和污泥池的清掃污水處理場的污泥池，常常聚積大量的油泥和淤沙，需要清掃，采用隔膜泵抽吸靈活、方便省工、省力、省時。
8、液化氣泵房和化驗室排漬水，由于這些地方地勢較低，又是一級防火區，采用隔膜泵排漬水比較安全，比用水抽子、汽抽子效率高出好多倍。
9.此外，此泵應用于環烷酸精制轉料，裝車亞硫酸納液體輸送，苯類原料裝卸車等方面都有它自己的優勢。
QBY-K型氣動隔膜泵使用注意事項
1、本泵振動極其輕微，一般情況可不裝底腳螺栓。
2、如壓縮空氣有臟物進入，將會影響泵的正常啟動，建議用戶加裝空氣過濾器。(總管已有，有可免)
3、在抽吸易；東結的介質時，應在泵的進口處裝閥門，當停止用泵時，先將該閥關閉，然后再開泵數分鐘，將泵體介質排凈為止，以免造成下次開泵困難。
4、更換隔膜時，須將泵內腔連桿，銅套清洗干凈，并不要損壞白色四氟密封圈，按原樣裝好，即可使用。

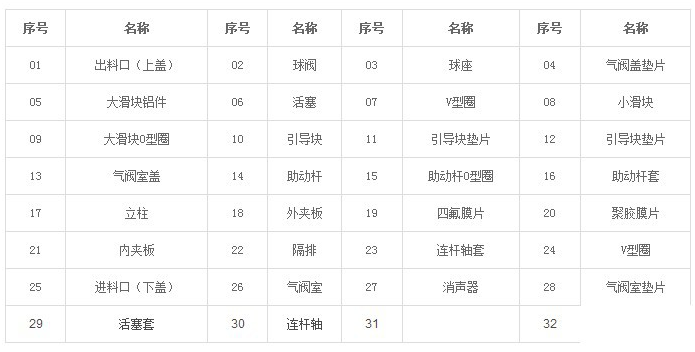

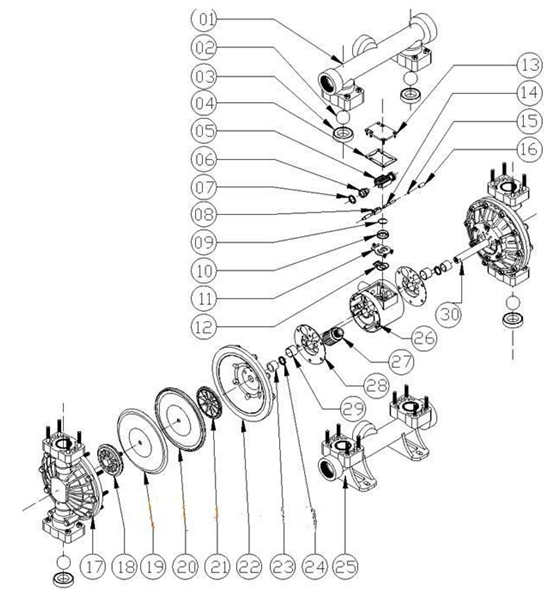

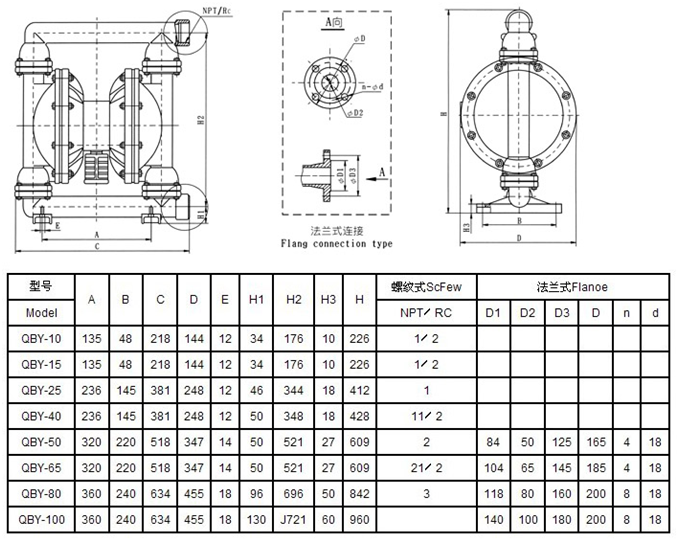

QBY-K型氣動隔膜泵安裝尺寸 QBY-K型氣動隔膜泵剖解圖 訂貨須知
一、①不銹鋼氣動隔膜泵產品名稱與型號②不銹鋼氣動隔膜泵口徑③不銹鋼氣動隔膜泵揚程（m）④不銹鋼氣動隔膜泵流量⑤不銹鋼氣動隔膜泵電機功率（KW）⑥不銹鋼氣動隔膜泵轉速（r/min）⑦不銹鋼氣動隔膜泵壓〔V〕⑧不銹鋼氣動隔膜泵吸程（m）⑨不銹鋼氣動隔膜泵是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定我公司的不銹鋼氣動隔膜泵產品型號，請按不銹鋼氣動隔膜泵型號直接向大東海泵業公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們大東海泵業的技術專家為您審核把關。
