大東海泵業無錫有限公司是一家專業的離心泵生產廠家。在客戶離心泵選型時，我公司水泵廠家會提供完善的離心泵型號、離心泵價格等售前服務，以供客戶參考，并且我水泵廠家能為客戶提供定制泵業產品的服務。本條產品資訊是關于離心泵裝配時各項公差數據的檢查的知識：

離心泵的裝配注意事項如下：
1、離心泵裝配前的準備
1）各種工具及離心泵零部件螺栓螺母擺放好。
2）仔細閱讀離心泵的產品說明書，了解離心泵的裝配順序及方法。
3）把離心泵的裝配地點清理干凈。
4）核對好所更換的離心泵零配件尺寸是否吻合，比如機械密封的型號、軸承的型號、葉輪的大小與舊配件是否吻合。
2、離心泵葉輪部分的裝配與檢查
我們以多級離心泵葉輪的裝配與多級離心泵的維修為例。多級離心泵葉輪是由許多個葉輪套裝在泵軸上而組成。然后，用葉輪鎖緊螺母把它們固定在軸的各相對方位上。若是修正的各零部件不能滿足要求，而形成較大的徑向跳動，泵在運轉過程中就容易發生摩擦，損壞泵的正常作業。

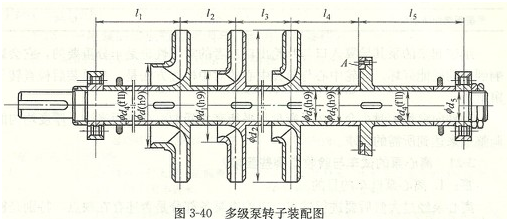

在葉輪安裝前，葉輪要進行小裝，便是把葉輪、軸套和平衡盤等都裝在軸上，然后放到兩個V形鐵或臥車的******問用千分表查看。圖3-40 3-41所示

******步是查看每個軸套，擋套和平衡盤。轉子每轉一周千分表就有一個******值和最小值，通過幾回查驗后，把這兩個值記下來，二者之差即偏疼度。軸套、擋套和平衡盤輪轂外圓對兩支點的徑向圓跳動允差如表3-29所示。
第二步是查看葉輪的口環、辦法和上面一樣。多級泵葉輪口環外圓對兩支點的徑向圓跳動允差如表3-30所示。平衡盤端面對軸兩頭支點的端面跳動允差如表3—31所示。表3-29軸套、擋套和平衡盤輪轂外圓的徑向圓跳動允差

名義尺度	≤50	51～120	121～260
軸套、擋套和平衡盤外圓的徑向圓跳動允差	0.03	0.04	0．0

表3-30葉輪口環外圓徑向圓跳動允差

名義直徑	≤50	51～120	120～260
口環外圓徑向圓跳動允差	0.06	0.08	0.09



名義直徑	50～120	121～260
平衡盤端面跳動允差	0.04	0.05

表3-31平衡盤端面跳動允差
3、多級離心泵的裝配注意事項
多級泵拼裝后有必要查看平衡板處的端面跳動允差，如表3-32所示。這個量集中地反映了泵體各零部件的制作，修正精度，以及安裝時前后段拉緊螺栓的擰緊均勻程度怎么。
表3-32平衡板的端面跳動允差    （mm）

名義直徑	50～120	121～260
平衡板端面跳動允差	0.04	0.06

拼裝起來的泵其導翼進口與葉輪出口二者的對中性也是十分重要的，它會影響到泵的功能好壞。葉輪中間與導翼中間的對中查看辦法是，在總裝后查看轉子竄量。
若軸向竄量大時，可以在平衡盤與平衡套之間加一個表面光潔、厚度均勻的調整墊來到達所需的需求。
